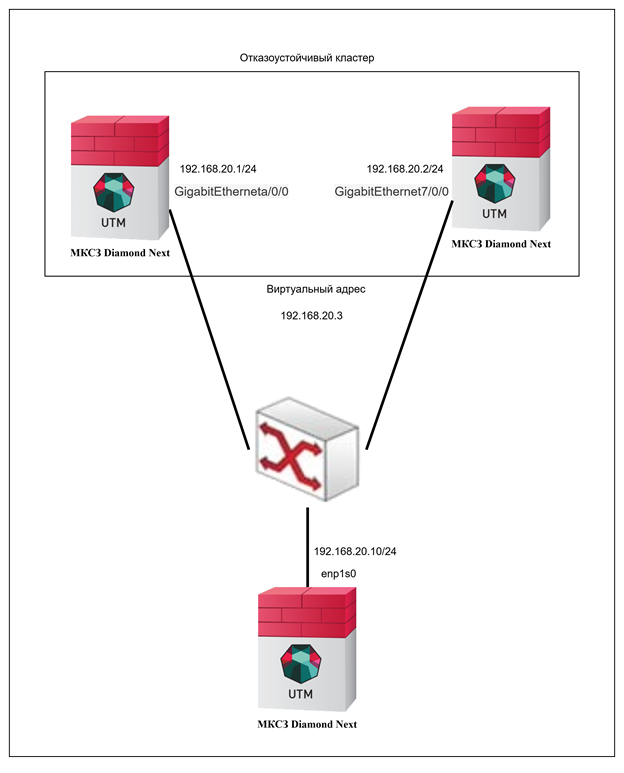

¶ Общая схема стенда
¶ Настройка кластеризации
Таблица "Настроить отказоустойчивый кластер"
| Название поля | Устройство 1 | Устройство 2 |
| Номер группы | 1 | 1 |
| Приоритет | 88 | 103 |
| Интервал | 1 | 1 |
| Название интерфейса | GigabitEthernet7/0/0 | GigabitEtherneta/0/0 |
| Виртуальный IP-адрес | 192.168.20.3 | 192.168.20.3 |
| Транспорт | Multicast | Multicast |
| Preempt | Yes | Yes |

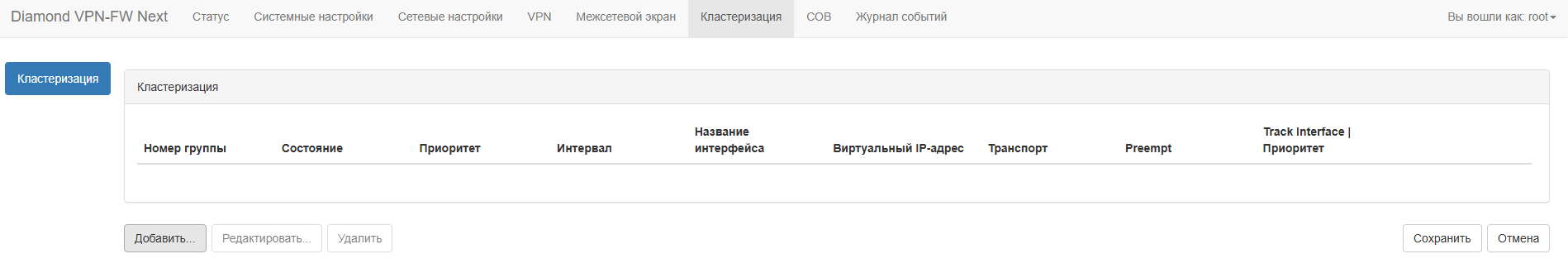

Для начала настройки кластеризации необходимо подключиться к устройству через web интерфейс. В главном меню выбрать пункт "Кластеризация". Далее для создания необходимо нажать на кнопку “Добавить”.

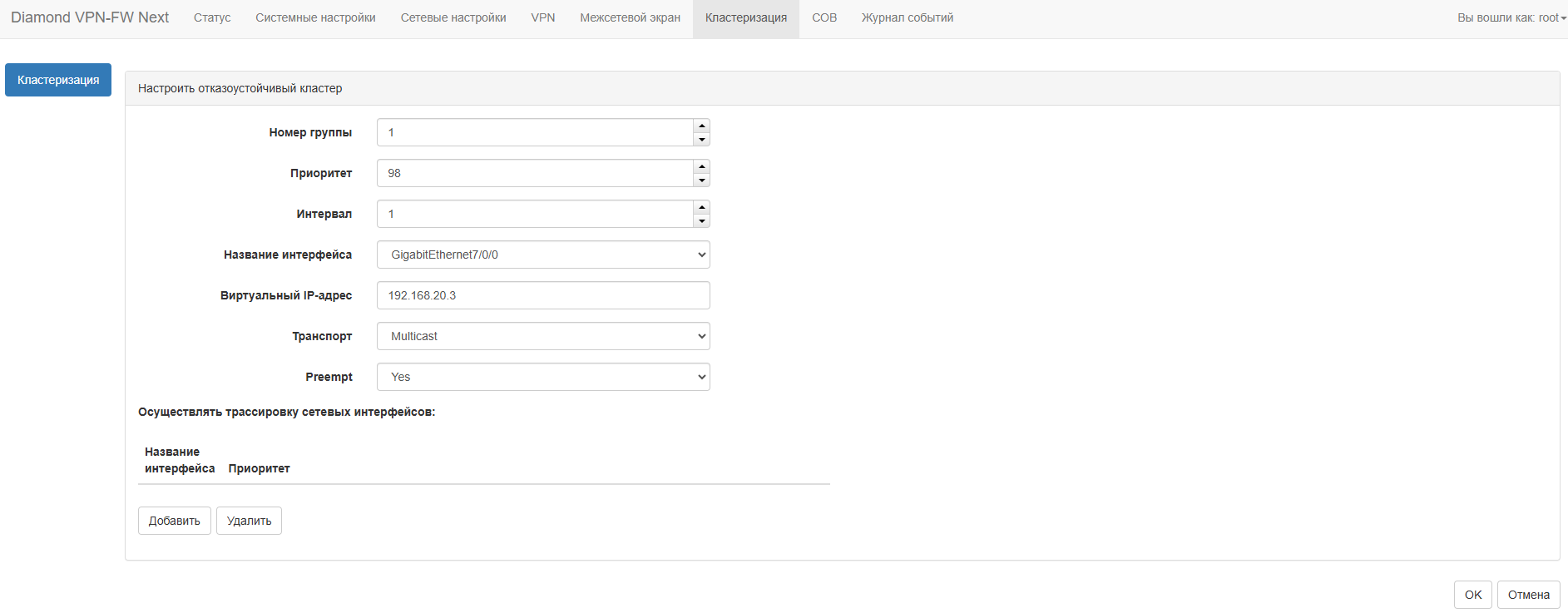

В новом окне в таблице "Настроить отказоустойчивый кластер" в поле "Название интерфейса" необходимо выбрать сетевой интерфейс "GigabitEthernet7/0/0", в поле "Виртуальный IP-адрес" задать сетевой адрес "192.168.20.3". В поле “Preempt” необходимо выбрать значение “Yes”. После задания значений необходимо нажать на кнопку "ОК" и "Сохранить".

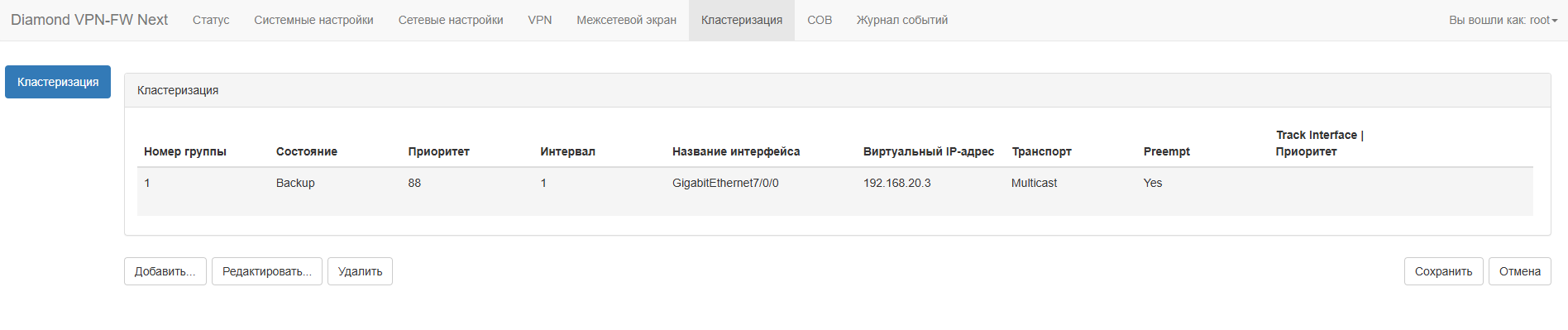

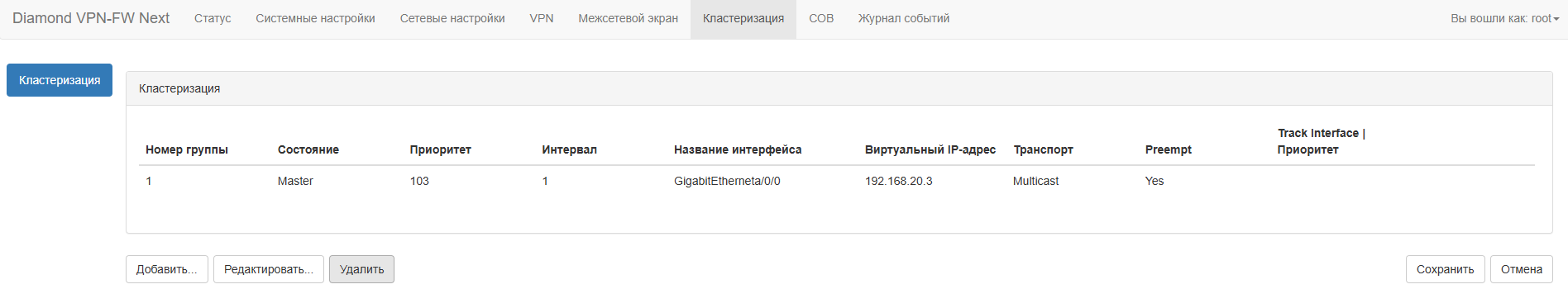

После настройки кластеризации на устройствах, можно подключиться к каждому устройству по протоколу ssh и проверить настройки. В консольном режиме необходимо перейти в режим просмотра информации на уровне “data plane” с помощью команды “vppctl” и выполнить команду “show vrrp vr”. При выполнении команд в консоли допускаются сокращения, например, “sh vrrp vr”.
Устройство 1
# vppctl
_______ _ _ _____ ___
__/ __/ _ \ (_)__ | | / / _ \/ _ \
_/ _// // / / / _ \ | |/ / ___/ ___/
/_/ /____(_)_/\___/ |___/_/ /_/
vpp# sh vrrp vr
[0] sw_if_index 4 VR ID 1 IPv4
state Backup flags: preempt yes accept yes unicast no
priority: configured 88 adjusted 88
timers: adv interval 1 master adv 1 skew 0 master down 3
virtual MAC 00:00:5e:00:01:01
addresses 192.168.20.3
peer addresses
tracked interfaces
Устройство 2
# vppctl
_______ _ _ _____ ___
__/ __/ _ \ (_)__ | | / / _ \/ _ \
_/ _// // / / / _ \ | |/ / ___/ ___/
/_/ /____(_)_/\___/ |___/_/ /_/
vpp# show vrrp vr
[0] sw_if_index 11 VR ID 1 IPv4
state Master flags: preempt yes accept yes unicast no
priority: configured 103 adjusted 103
timers: adv interval 1 master adv 1 skew 0 master down 3
virtual MAC 00:00:5e:00:01:01
addresses 192.168.20.3
peer addresses
tracked interfaces
