¶ Логирование маршрутизации

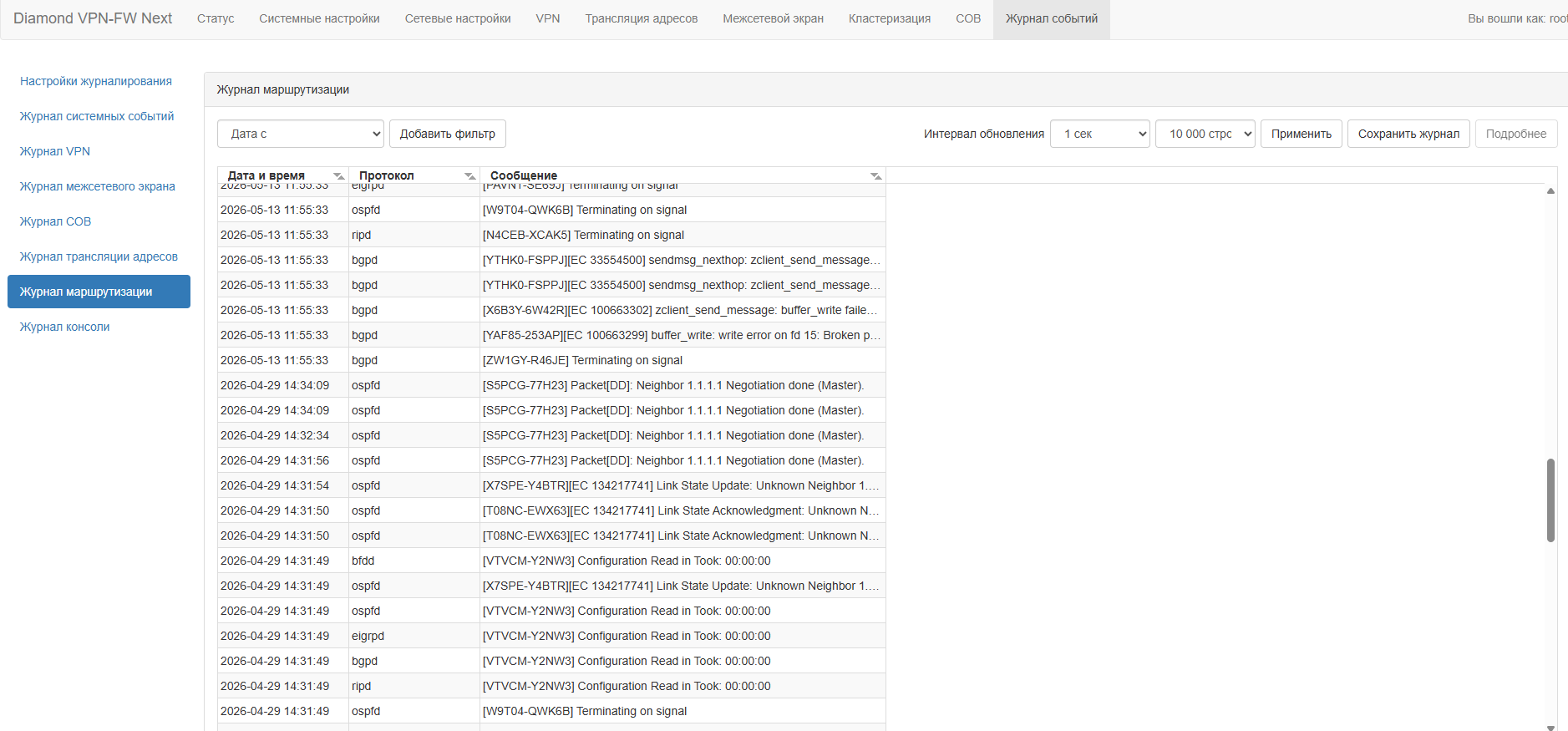

На устройстве МКСЗ Diamond Next в журнале маршрутизации ведётся учёт событий всех протоколов динамической маршрутизации и связанных с ними демонов. Журнал может быть доступен как отдельный пункт меню «Журнал событий – Журнал маршрутизации» или интегрирован в общий системный журнал с возможностью фильтрации. В таблице отображаются события протоколов, а также сообщения о запуске/остановке процессов, ошибках взаимодействия с соседями, обновлениях состояния каналов и маршрутов.
¶ Формат сообщений
Каждая запись в журнале маршрутизации содержит следующие данные:
| Поле | Описание |
| Дата и время | Точный момент фиксации события маршрутизации (формат ГГГГ-ММ-ДД ЧЧ:ММ:СС). |
| Протокол | Имя демона или протокола: ospfd (OSPF), ripd (RIP), bgpd (BGP), eigrpd (EIGRP), bfdd (BFD) и др. |
| Сообщение |
Текстовое описание события. Содержит уникальный идентификатор процесса в квадратных скобках (например, [W9T04-QWK6B]), возможно код ошибки [EC XXXXXXXX] и само сообщение. Типовые сообщения:
|
¶ Основные настройки журнала событий
В интерфейсе журнала предусмотрены следующие параметры (расположены над таблицей):
| Параметр | Описание |
| Фильтр | Поле «Добавить фильтр» позволяет задать дополнительные условия для отображения записей. Доступна фильтрация по всем полям таблицы. По умолчанию отображаются все события. |
| Интервал обновления |
Параметр позволяет задать интервал обновления журнала системных событий. Доступные значения: 1 секунда, 5 секунд и 10 секунд. Значение по умолчанию: 10 секунд. |
| Количество строк для просмотра |
Параметр позволяет задать количество строк для отображения в журнале событий. Доступные значения: 50, 100, 200, 500, 1000, 10000, 100000 и все. Значение по умолчанию: 50 строк. |
| Применить | Кнопка для применения выбранных фильтров и интервала обновления. |
| Сохранить журнал | Кнопка для сохранения текущего отображения журнала в текстовый файл (например, nat-log.txt). |
| Подробнее | Кнопка для просмотра детальной информации о выбранном событии. |
¶ Фильтрация событий
Для вывода данных с учётом заданных условий используются следующие параметры фильтрации
| Параметр | Описание |
| Дата с | В данном поле необходимо задать дату в формате ГГГГ-ММ-ДД, с которой необходимо отобразить события. |
| Дата до | В данном поле необходимо задать дату в формате ГГГГ-ММ-ДД, до которой необходимо отобразить события. |
| Протокол | Выбор одного или нескольких протоколов: ospfd, ripd, bgpd, eigrpd, bfdd, и др. |
| Сообщение | Свободный поиск по тексту сообщения (например, Terminating, Negotiation, Unknown Neighbor). |
¶ Гибкая настройка фильтра
При работе с фильтрами, особенно в поле «Сообщение», можно использовать дополнительные возможности поиска. Рассмотрим несколько вариантов (символ * заменяет любую последовательность символов):
- Задаём точное значение. В этом случае поиск осуществляется по всей строке поля «Сообщение» вне зависимости от позиции искомого фрагмента.
Пример: ввести Terminating on signal — будут показаны все записи, содержащие ровно эту фразу (или с ней в любом месте). - Задаём значение и далее указываем символ *. В этом случае поиск искомого значения осуществляется в начале поля «Сообщение».
Пример: ввести Link State* — будут показаны все сообщения, начинающиеся с «Link State» (например, «Link State Update: Unknown Neighbor...»). - Задаём символ * и далее указываем значение. В этом случае поиск искомого значения осуществляется в конце поля «Сообщение».
Пример: ввести *Negotiation done* — будут показаны все сообщения, заканчивающиеся или содержащие «Negotiation done» (например, «Packet[DD]: Neighbor 1.1.1.1 Negotiation done (Master).»).
Дополнительные приёмы для поля «Протокол»:
- Задаём точное значение. В этом случае поиск осуществляется по всему полю вне зависимости от позиции значения, которое мы ищем.
Пример: в поле «Протокол» ввести ospfd — будут показаны события только этого протокола. - Задаём значение и далее указываем символ *. В этом случае поиск искомого значения осуществляется в начале поля.
Пример: в поле «Протокол» ввести bgp* — устройство отобразит события всех протоколов, начинающихся с «bgp» (например, bgpd). - Задаём символ * и далее указываем значение. В этом случае поиск искомого значения осуществляется в конце поля.
Пример: в поле «Протокол» ввести *d — будут показаны записи, где название протокола заканчивается на «d» (например, ospfd, ripd, bgpd, eigrpd, bfdd).
