¶ Зеркалирование сетевого трафика

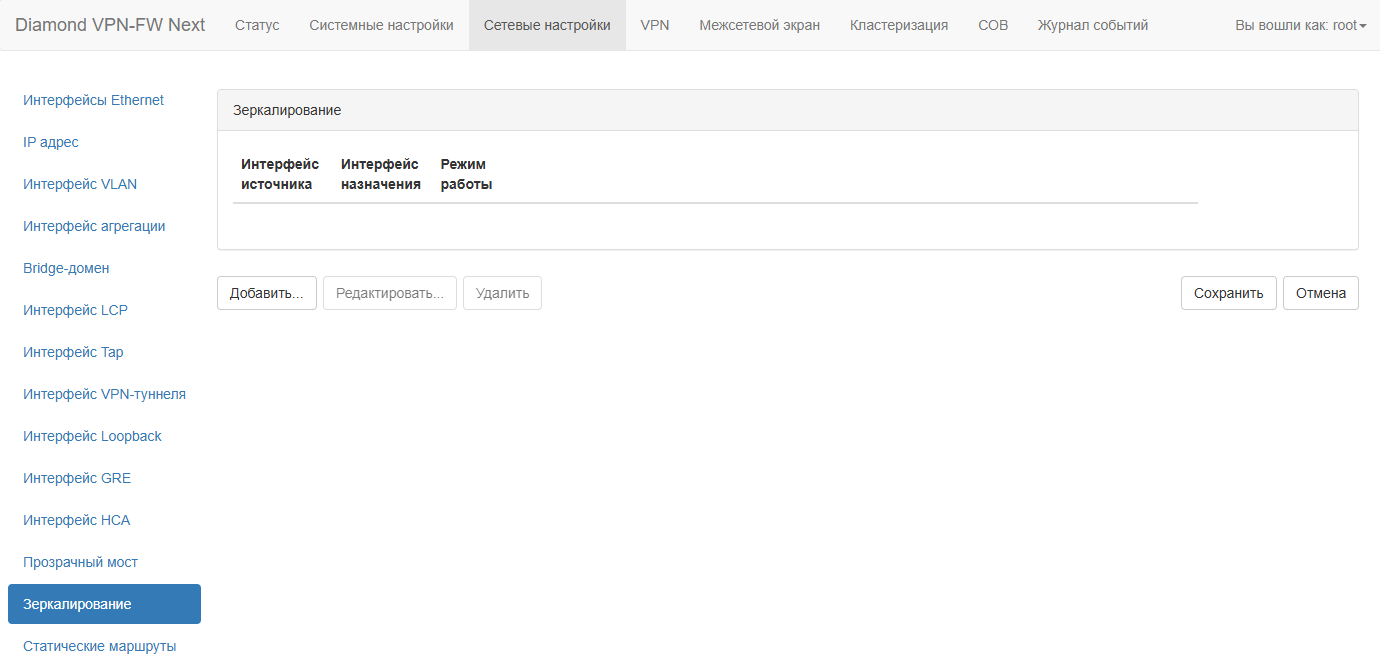

На устройстве МКСЗ Diamond Next поддерживается возможность зеркалировать сетевой трафик с порта источника на порт назначения. Для настройки механизма зеркалирования необходимо в главном меню выбрать пункт “Сетевые настройки - Зеркалирование”. В таблице “Зеркалирование” отображаются текущие настройки.

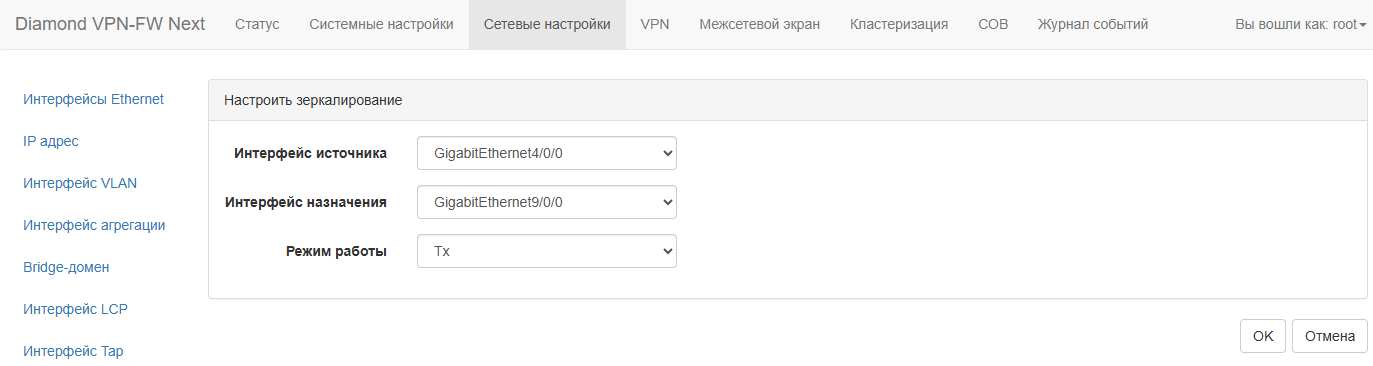

Для создания новой задачи зеркалирования необходимо нажать на кнопку “Добавить”. В новом окне “Настроить зеркалирование” в поле “Интерфейс источника” необходимо выбрать сетевой интерфейс, с которого будет забираться сетевой трафик, в поле “Интерфейс назначение” необходимо выбрать сетевой интерфейс, на который будет осуществляться копирование сетевого трафика, в поле “Режим работы” необходимо выбрать направления для сетевого трафика, которое необходимо копировать: rx, tx или both.

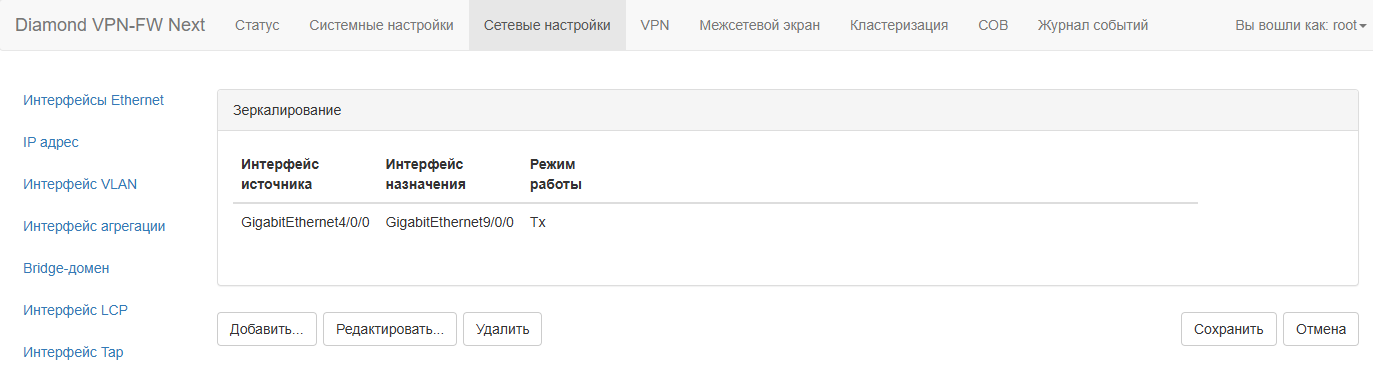

После задания параметров зеркалирование необходимо нажать на кнопку “ОК”. Для сохранения настроек необходимо нажать на кнопку “Сохранить”.
При необходимости отредактировать текущую настройку необходимо в таблице “Зеркалирование” выбрать нужную конфигурацию и нажать на кнопку “Редактировать”. Для удаления необходимо выбрать нужную конфигурацию и нажать на кнопку “Удалить”.
