¶ Настройка интерфейса агрегации

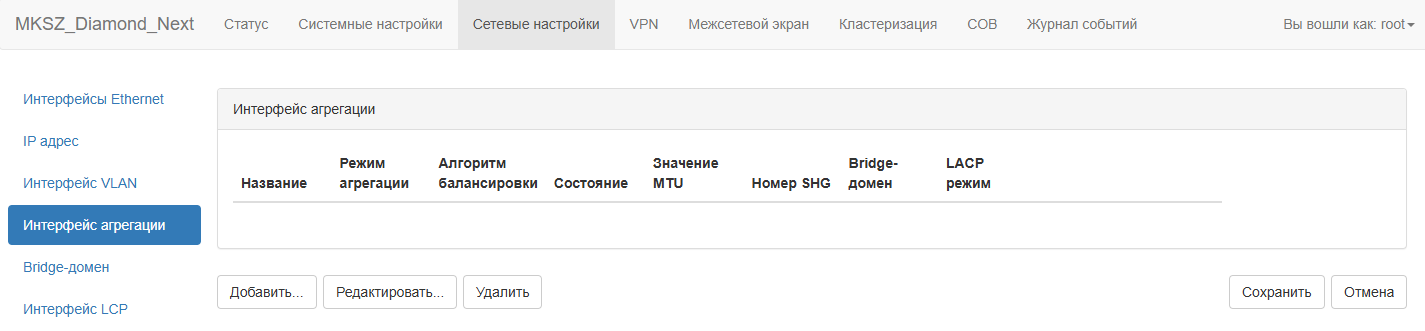

Для настройки интерфейса агрегации необходимо в главном меню выбрать пункт «Сетевые настройки – Интерфейсы агрегации». В таблице «Интерфейсы агрегации» необходимо нажать на кнопку «Добавить интерфейс».

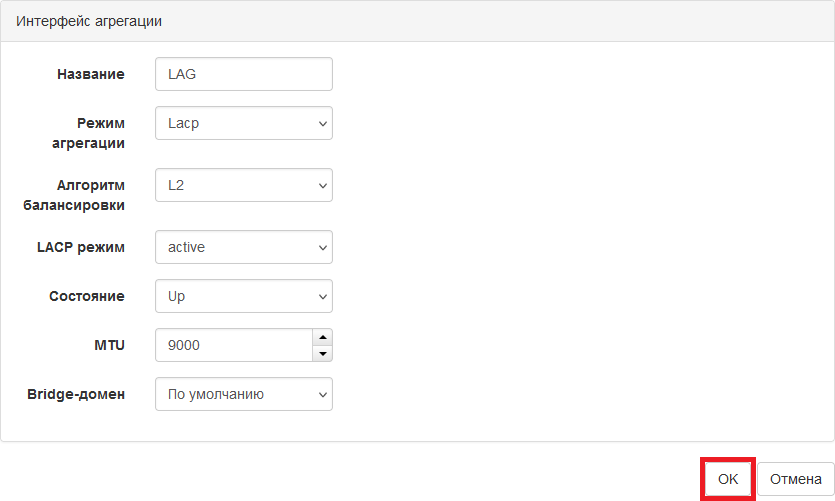

В новом окне «Интерфейс агрегации» необходимо задать один или несколько требуемых параметров для настройки агрегированного интерфейса. В таблице – 1 представлен перечень параметров, их возможные значения и описание.
| Параметр | Допустимые значения | Примечание | |
| 1 | Название | Латинские буквы, цифры и знак «-»/«_» | С помощью данного параметра можно задать имя для сетевого интерфейса агрегации. Заданное имя будет использоваться на устройстве для дальнейшей конфигурации различных механизмов. |
| 2 | Режим агрегации |
|
С помощью данного параметра можно выбрать один из доступных режимов агрегации. В режиме агрегации «LACP» и «XOR» доступны дополнительные параметры балансировки. Подробное описание работы каждого из режимов представлено ниже после таблицы. Значение по умолчанию – «Round-Robin». |
| 3 | Алгоритм балансировки |
|
С помощью данного параметра можно управлять параметрами, на основе которых происходит балансировка сетевого трафика между агрегированными сетевыми интерфейсами. Подробное описание каждого из режимов балансировки представлено ниже после таблицы. Значение по умолчанию – «L2». |
| 4 | LACP режим |
|
С помощью данного параметра можно выбрать режим работы для протокола LACP. Подробное описание режима работы представлено ниже после таблицы. Значение по умолчанию – «Active». |
| 5 | Состояние | Up/Down | С помощью данного параметра можно управлять состояние сетевого интерфейса. Значение по умолчанию для всех сетевых интерфейсов – Down. |
| 6 | MTU | 0-9218 | С помощью данного параметра можно управлять значение MTU на сетевом интерфейсе. Значение по умолчанию – 9000. |
| 7 | Bridge-домен | 0-100 | С помощью данного параметра можно объединять сетевые интерфейсы в один бридж домен, при этом сетевой трафик между сетевыми интерфейсами, которые работают в одном бридж домене, будет передаваться по правилам коммутации и без учета механизмов маршрутизации. Номер бридж домена должен быть предварительно сконфигурирован в разделе «Сетевые настройки – Bridge-домены». Значение по умолчанию – «По умолчанию». |

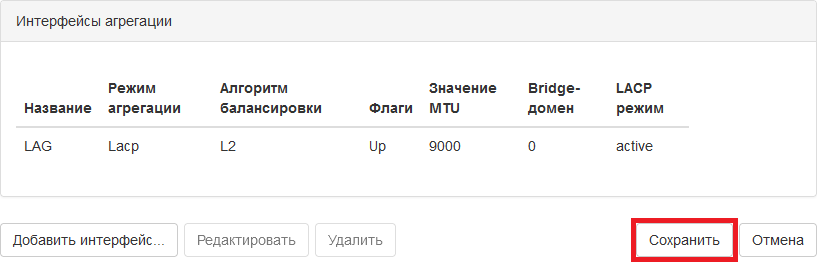

После задания всех требуемых параметров для сетевого интерфейса необходимо нажать на кнопку «ОК». Для Сохранения настроен необходимо нажать на кнопку «Сохранить».
Для изменения настроек интерфейса агрегации необходимо выбрать его в таблице «Интерфейсы агрегации» и нажать на кнопку «Редактировать». Для удаления интерфейса агрегации необходимо выбрать его в таблице «Интерфейсы агрегации» и нажать на кнопку «Удалить».
¶ Дополнительная информация о режимах агрегации
При настройке агрегированного интерфейса в режиме «LACP» или «XOR» необходимо задать алгоритм балансировки. Как для режима агрегации «LACP», так и для режима агрегации «XOR» доступно три алгоритма балансировки: «L2», «L23» и «L34».
- Режим балансировки «L2» подразумевает, что нагрузка будет распределяться между агрегированными интерфейсами на основе заголовков второго уровня стандартной сетевой модели (MAC адрес источника и MAC адрес назначения).
- Режим балансировки «L23» подразумевает, что нагрузка будет распределяться между агрегированными интерфейсами на основе заголовков второго и третьего уровней стандартной сетевой модели (MAC адрес источника, MAC адрес назначения, сетевого адреса источника и сетевого адреса назначения).
- Режим балансировки «L34» подразумевает, что нагрузка будет распределяться между агрегированными интерфейсами на основе заголовков третьего и четвертого уровней стандартной сетевой модели (сетевого адреса источника, сетевого адреса назначения, сетевой порт источника и сетевой порт назначения).
При настройке агрегированного интерфейса в режиме «LACP» необходимо задать один из режимов работы: «active» или «passive». В режиме «active» протокол LACP отправляет и получает сетевые пакеты PDU, а в режиме «passive» только получает сетевые пакеты PDU. Для корректной работы протокола LACP устройство с одной или с двух сторон должно быть настроено в режиме «active».
