¶ Настройка BFD
¶ Включение протокола BFD

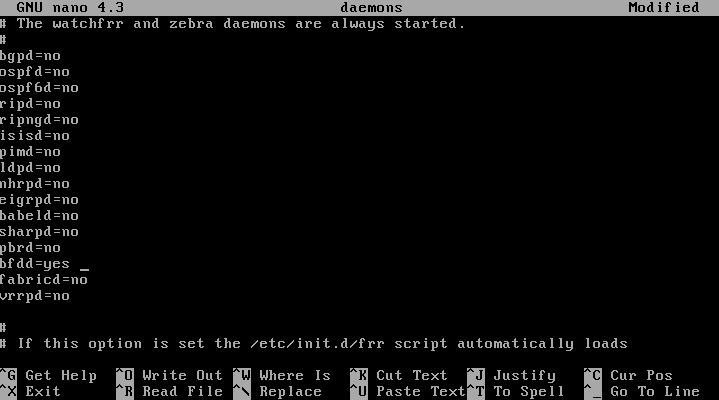

Для включения протокола обнаружения двунаправленной пересылки BFD необходимо внести изменения в конфигурационный файл «daemons». Для редактирования конфигурационного файла необходимо перейти в папку назначения с помощью команды «cd /media/storage/overlay/frr/» и выполнить команду «nano daemons». В конфигурационном файле необходимо для протокола BFD задать значение параметра «yes». После внесения изменений в конфигурационный файл «daemons» необходимо перезапустить процесс динамической маршрутизации с помощью команды «/etc/init.d/S50frr restart».
¶ Базовая настройка протокола BFD
Для настройки протокола BFD необходимо подключиться к устройству по протоколу ssh и выполнить команду «vtysh» для перехода в режим интерпретатора.
Далее необходимо перейти в режим конфигурирования с помощью команду «configure terminal» и выполнить команду для входа в режим конфигурирования протокола «bfd». Для подключения нового пира выполняется команда выполняется команда «peer <A.B.C.D|X:X::X:X>» (адрес пира).
Для получения справки по командам для заданного меню интерпретатора необходимо выполнить команду «shift+?». Во всех разделах работает режим дополнения команды с помощью клавиши «tab». Для отмены команды необходимо поставить ключевую частицу «no» перед командой. Для выхода в предыдущее меню необходимо выполнить команду «exit».
После задания конфигурации в терминальном режиме необходимо сохранить настройки. Для сохранения настроек необходимо выполнить команду «write» в основном меню конфигурации. При выполнении команду «write» вся конфигурация записывается в конфигурационный файл «/media/storage/overlay/frr/frr.conf». После внесения изменений необходимо перезапустить процесс с помощью команды «/etc/init.d/S50frr restart».
# vtysh
Hello, this is FRRouting (version 8.5.2).
Copyright 1996-2005 Kunihiro Ishiguro, et al.
eigrp1# con t
eigrp1(config)# bfd
eigrp1(config-bfd)# peer 192.168.1.2
eigrp1(config-bfd-peer)# ex
eigrp1(config-bfd)# ex
eigrp1(config)# ex
eigrp1# write
Note: this version of vtysh never writes vtysh.conf
Building Configuration...
Integrated configuration saved to /etc/frr/frr.conf
[OK]
eigrp1#
¶ Просмотр информации о BFD
Для просмотра информации о BFD необходимо ввести команду «show bfd peers».
eigrp1# sh bfd peers
BFD Peers:
peer 192.168.1.2 vrf default
ID: 3768169651
Remote ID: 2806213104
Active mode
Status: up
Uptime: 45 second(s)
Diagnostics: ok
Remote diagnostics: ok
Peer Type: configured
RTT min/avg/max: 0/0/0 usec
Local timers:
Detect-multiplier: 3
Receive interval: 300ms
Transmission interval: 300ms
Echo receive interval: 50ms
Echo transmission interval: disabled
Remote timers:
Detect-multiplier: 3
Receive interval: 300ms
Transmission interval: 300ms
Echo receive interval: 50ms
