¶ Общая информация
На устройстве МКСЗ Diamond Next поддерживается протокол LLDP (Link Layer Discovery Protocol), предназначенный для обнаружения сетевых соседей и сбора информации о топологии сети канального уровня. Протокол позволяет устройствам передавать свои идентификаторы, параметры и возможности напрямую соединенным сетевым узлам.
¶ Настройка LLDP через web-интерфейс

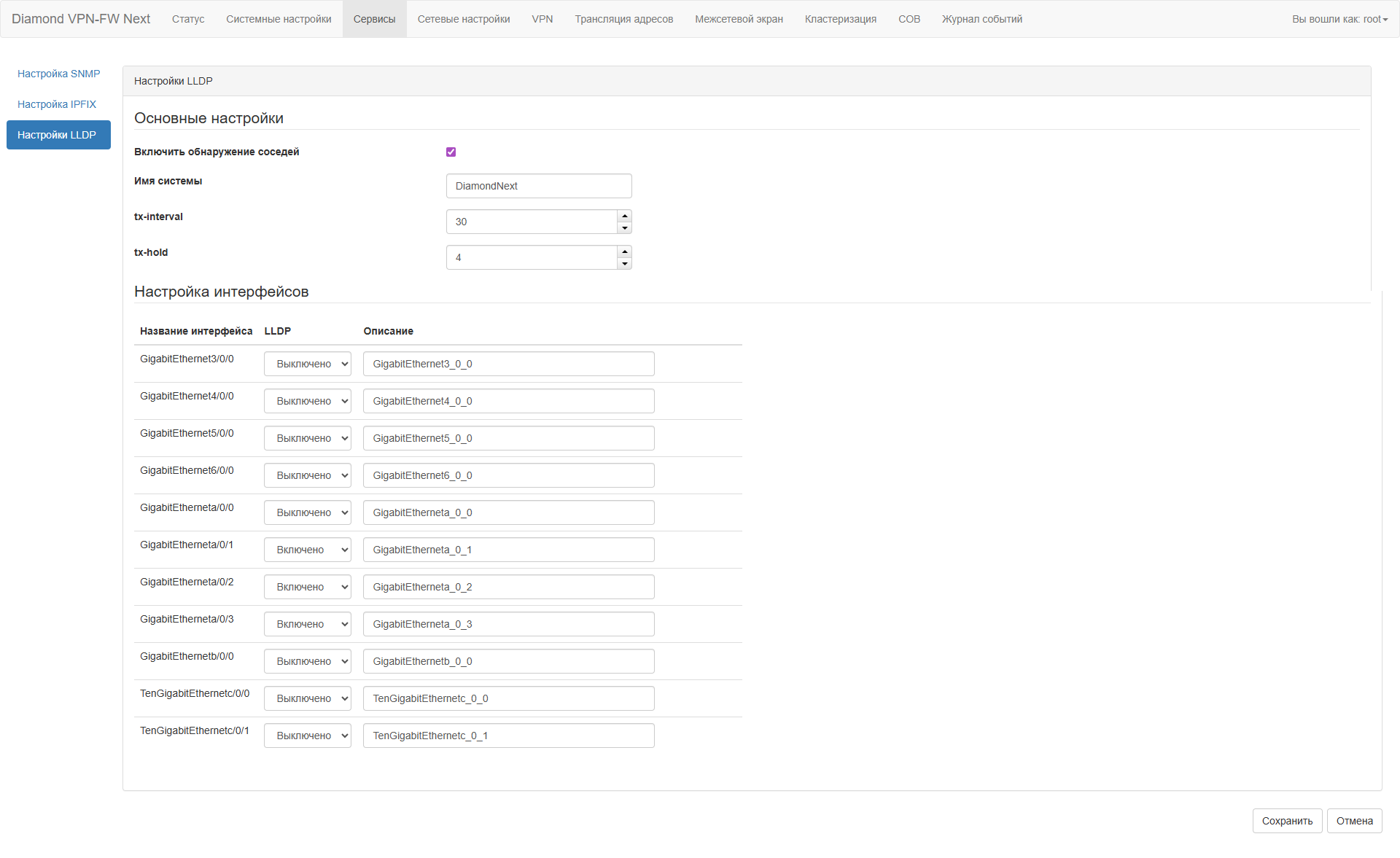

Для настройки параметров обнаружения соседей необходимо в главном меню выбрать пункт «Сервисы – Настройки LLDP». Конфигурация разделена на блок основных настроек и таблицу управления интерфейсами.
¶ Основные настройки LLDP
| Название поля | Описание |
| Включить обнаружение соседей | Флаг активации протокола LLDP на устройстве. |
| Имя системы | Имя устройства, передаваемое соседним узлам в рамках LLDP-пакетов. |
| tx-interval | Интервал времени между отправками LLDP-пакетов соседям. |
| tx-hold | Множитель времени жизни (TTL), определяющий время хранения информации о пакете на стороне соседа. |
¶ Настройка интерфейсов
В данном блоке производится активация и конфигурирование протокола LLDP для каждого физического или виртуального сетевого порта устройства:
- Название интерфейса: имя сетевого порта устройства.
- LLDP: переключатель состояния работы протокола на интерфейсе (Выключено / Включено).
- Описание: текстовая метка или описание порта, передаваемое соседям.
После завершения настройки параметров необходимо нажать кнопку «Сохранить».
¶ Просмотр статуса LLDP

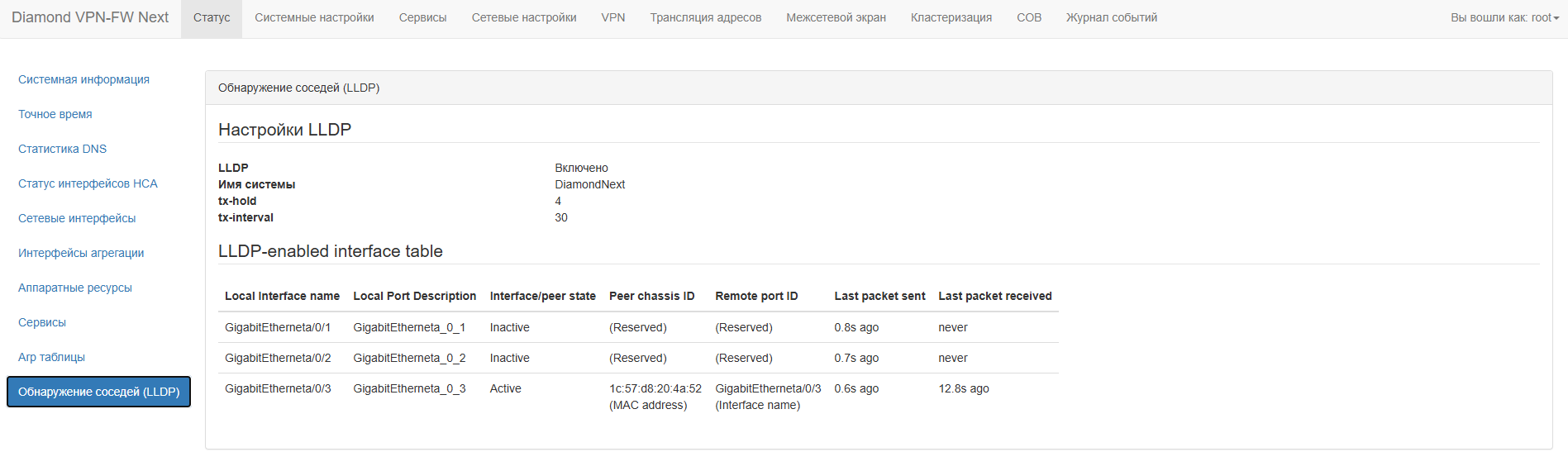

Для просмотра текущего состояния работы протокола и обнаруженных соседних устройств необходимо в главном меню выбрать пункт «Статус – Обнаружение соседей (LLDP)».
В разделе отображаются общие параметры конфигурации системы, а также таблица активных соседей (LLDP-enabled interface table).
¶ Статус интерфейсов LLDP (LLDP-enabled interface table)
| Название столбца | Описание |
| Local Interface name | Локальное имя сетевого интерфейса устройства. |
| Local Port Description | Описание локального порта, передаваемое по протоколу. |
| Interface/peer state | Текущее состояние соединения и соседа (например, Active при обнаружении соседа или Inactive). |
| Peer chassis ID | Идентификатор шасси удаленного соседнего устройства (например, MAC-адрес). |
| Remote port id | Идентификатор или имя удаленного порта на стороне соседа. |
| Last packet sent | Время отправки последнего LLDP-пакета (например, 0.6s ago). |
| Last packet received | Время получения последнего входящего LLDP-пакета от соседа (например, 12.8s ago или never). |
