¶ Настройка сетевого адреса через web интерфейс

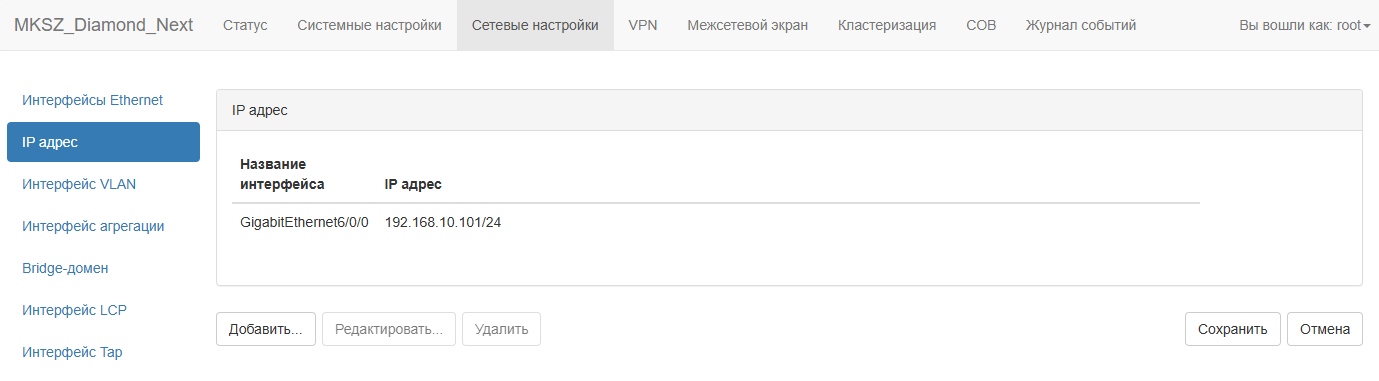

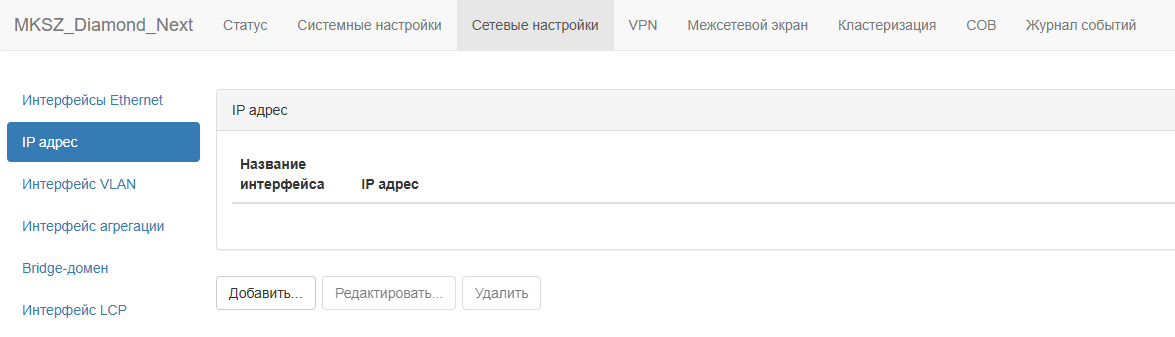

Для настройки сетевого адреса (ip адреса) не сетевом интерфейсе необходимо в главном меню выбрать пункт "Сетевые настройки - IP адрес". В таблице "IP адрес" представлены текущие настройки в формате: сетевой интерфейс - сетевой адрес (ip адрес).

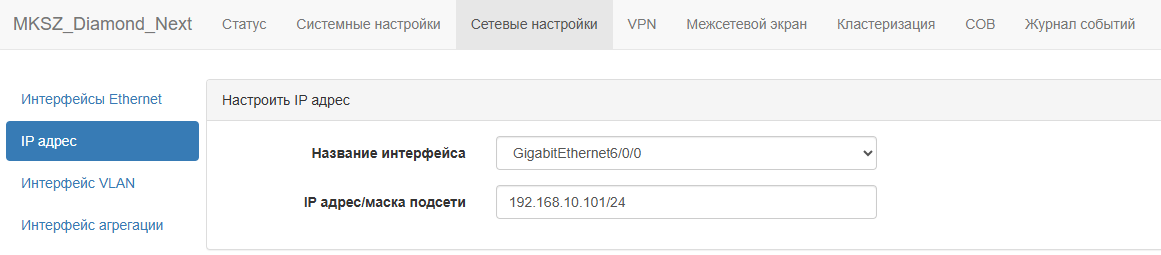

Для настройки ip адреса на сетевом интерфейсе необходимо нажать на кнопку "Добавить IP адрес". В новом окне, в таблице "Настроить ip адрес" в поле "Название интерфейса" необходимо выбрать один из сетевых интерфейсов, которые доступны на устройстве, в поле "IP адрес/маска подсети" необходимо задать сетевой адрес и маску подсети в формате префикса.
После задания сетевого адреса необходимо нажать на кнопку "ОК". Для сохранения настроек необходимо нажать на кнопку "Сохранить".
Для изменения сетевого адреса на интерфейсе необходимо выбрать его в таблице "IP адрес" и нажать на кнопку "Редактировать". Для удаления сетевого адреса необходимо выбрать его в таблице и нажать на кнопку "Удалить".
¶ Просмотр информации о сетевых адресах на интерфейсе через консольное подключение
Для просмотра информации о сетевых адресах через консольное подключение необходимо подключиться к устройству по протоколу ssh. Далее необходимо перейти в режим просмотра информации на уровне “data plane” с помощью команды “vppctl” и выполнить команду “sh interface addresses”. При выполнении команд в консоли допускаются сокращения, например, “sh int addr”.
# vppctl
vpp# show interface address
FortyGigabitEthernet1/0/0 (sw_if_index: 1| state: down):
FortyGigabitEthernet1/0/1 (sw_if_index: 2| state: down):
GigabitEthernet10/0/0 (sw_if_index: 3| state: down):
GigabitEthernet6/0/0 (sw_if_index: 4| state: up):
L3 192.168.10.101/24
GigabitEthernet7/0/0 (sw_if_index: 5| state: down):
GigabitEthernet8/0/0 (sw_if_index: 6| state: down):
