¶ Общее описание
¶ Принцип работы интерфейса HCA
¶ Настройка HCA через web интерфейс

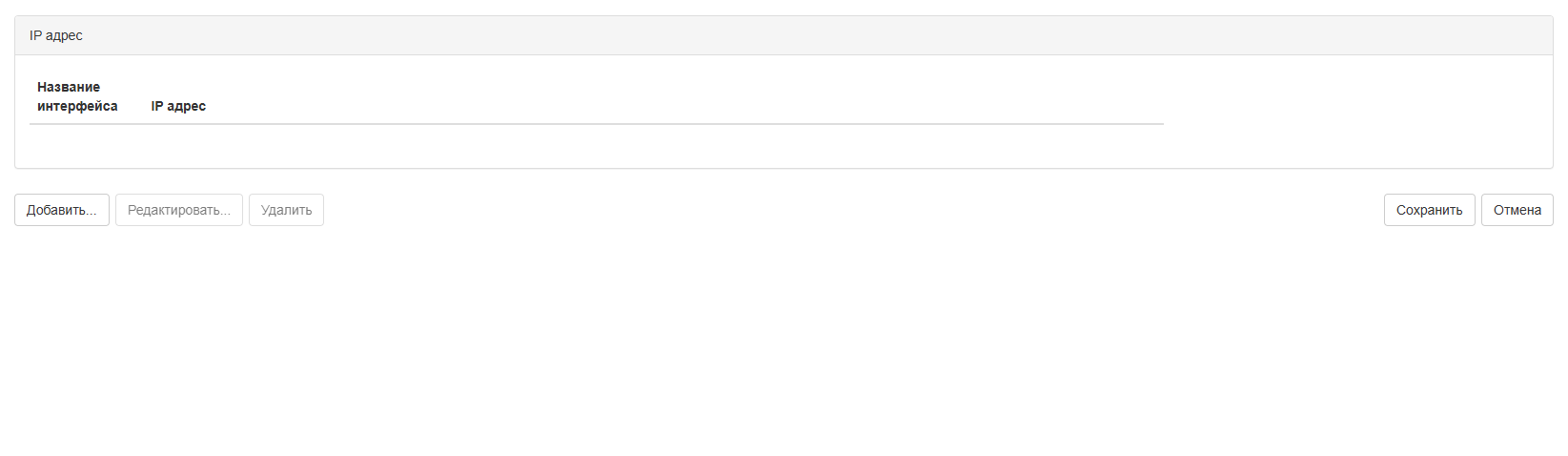

Для настройки HCA интерфейса необходимо в главном меню выбрать пункт «Сетевые настройки – IP адрес (Стэк ОС) ». Для настройки IP адреса HCA интерфейса необходимо нажать на кнопку «Добавить…».

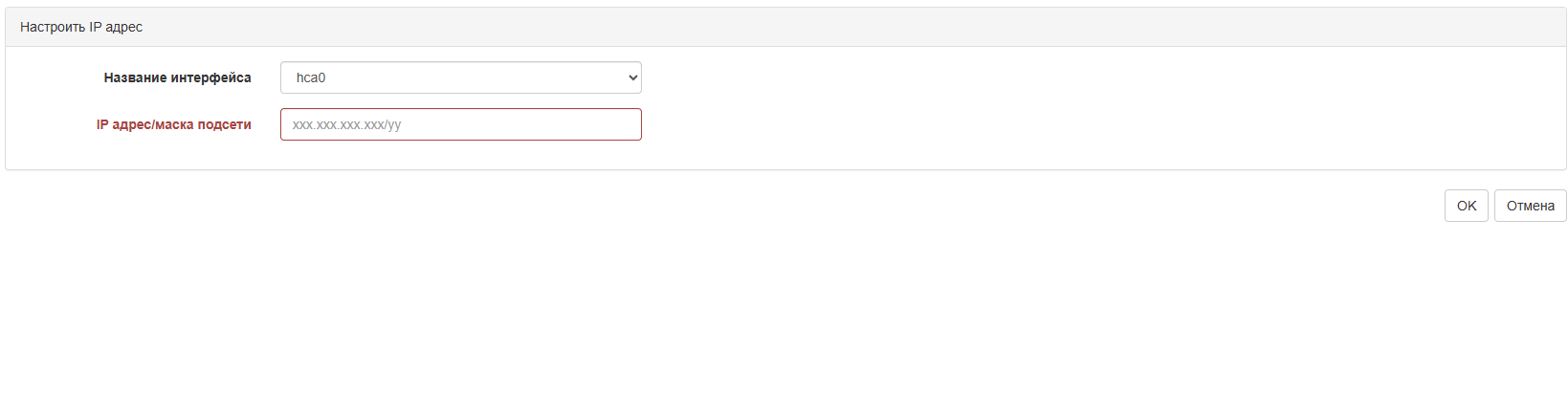

В новом окне, в таблице "Настроить ip адрес" в поле "Название интерфейса" необходимо выбрать HCA интерфейс, в поле "IP адрес/маска подсети" необходимо задать сетевой адрес и маску подсети в формате префикса.

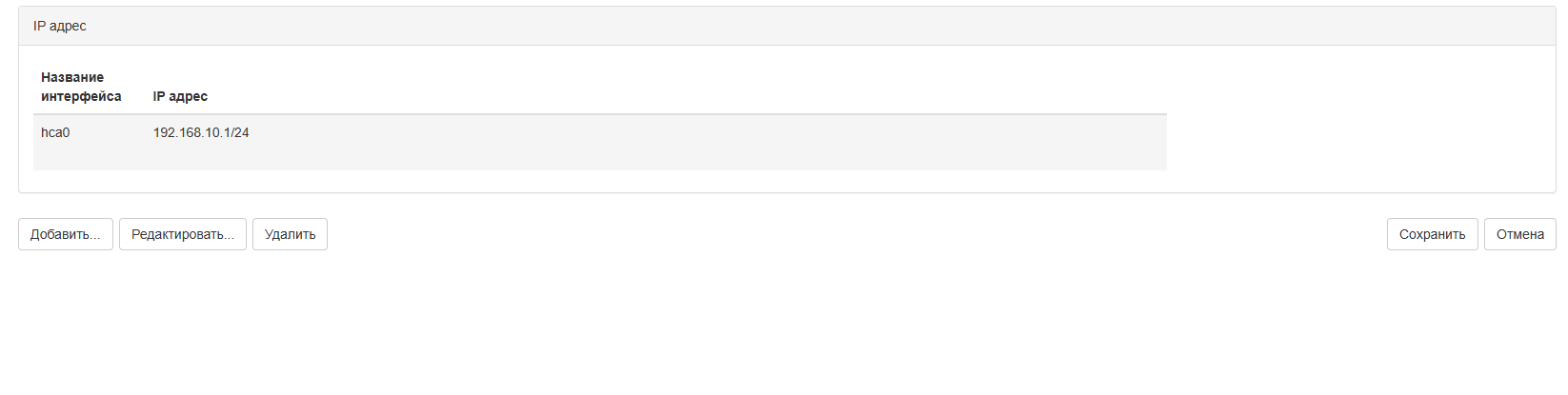

Для изменения сетевого адреса на интерфейсе необходимо выбрать его в таблице "IP адрес" и нажать на кнопку "Редактировать". Для удаления сетевого адреса необходимо выбрать его в таблице и нажать на кнопку "Удалить".
¶ Просмотр информации о сетевых адресах на интерфейсе через консольное подключение
Для просмотра информации о сетевых адресах через консольное подключение необходимо подключиться к устройству по протоколу ssh. Далее необходимо ввести команду ifconfig <название интерфейса> для просмотра информации об интерфейсе
Diamond VPN-FW Next:~# ifconfig hca0
hca0 Link encap:Ethernet HWaddr 8A:7C:D1:59:76:7E
inet addr:192.168.10.1 Bcast:192.168.10.255 Mask:255.255.255.0
inet6 addr: fe80::887c:d1ff:fe59:767e/64 Scope:Link
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:2 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)
