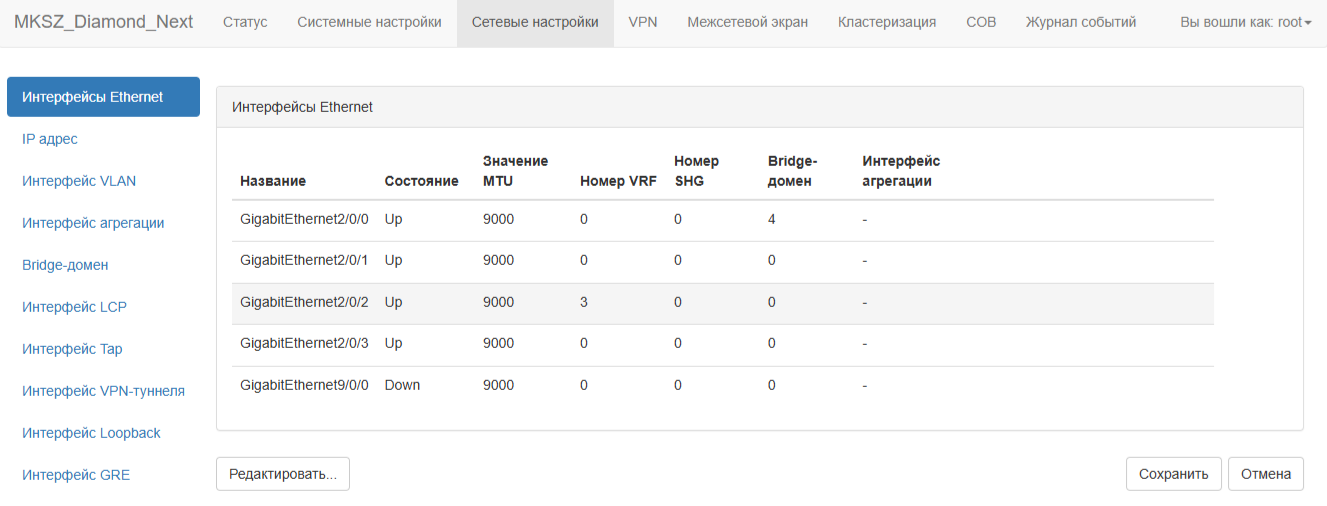

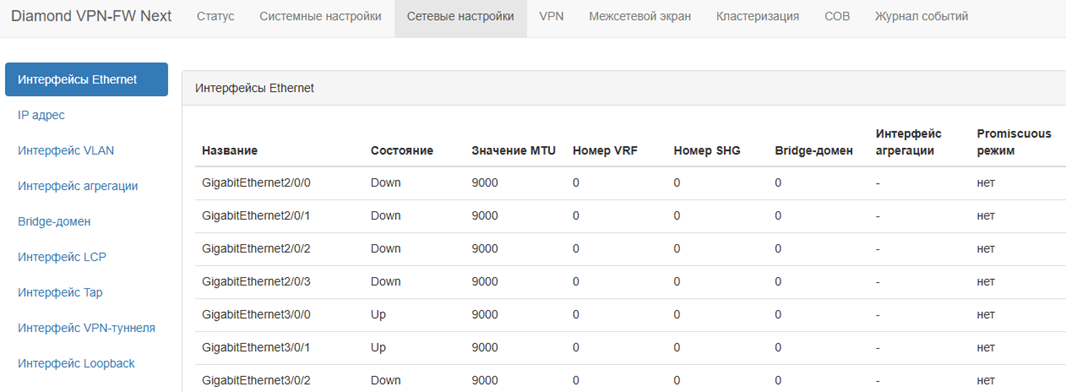

Для добавления интерфейса в группу Split Horizon необходимо в главном меню выбрать пункт «Сетевые настройки – Интерфейсы Ethernet». В таблице «Интерфейсы Ethernet» отображаются текущие настройки интерфейсов. Для добавления интерфейса в группу Split Horizon необходимо выбрать интерфейс, который нужно добавить, и нажать кнопку «Редактировать».

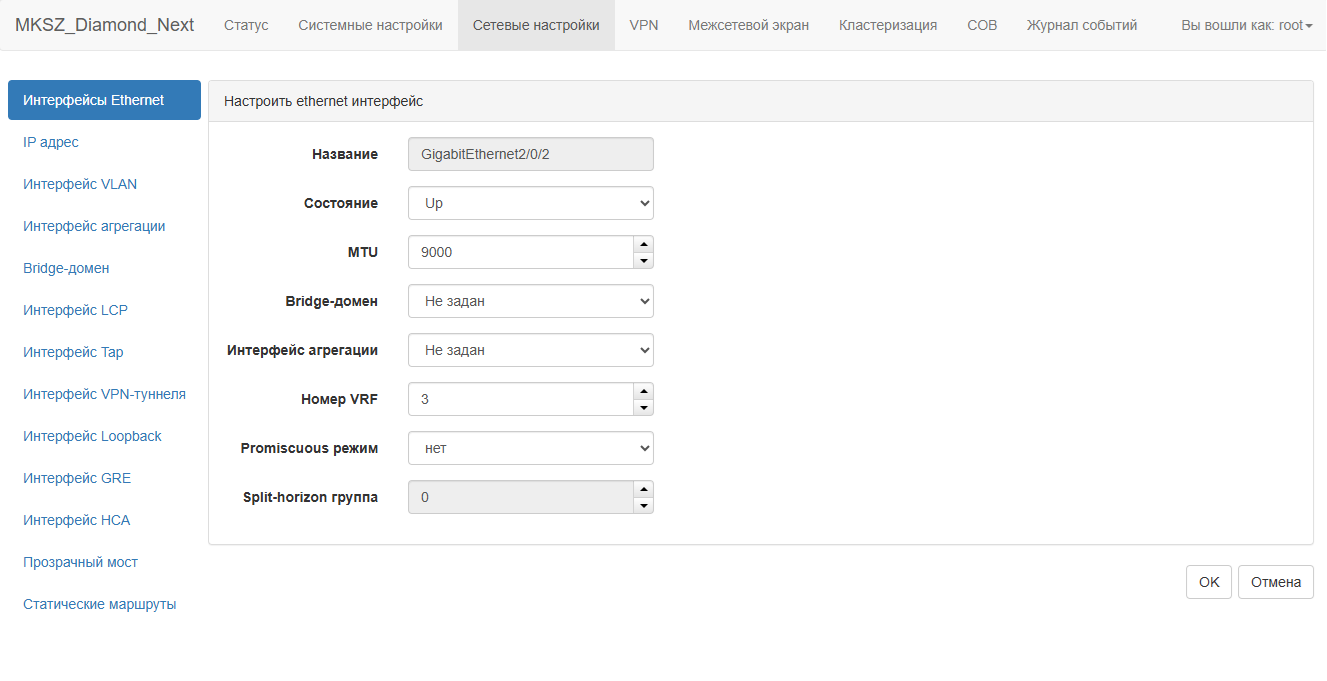

В открывшемся окне нужно сначала добавить интерфейс в Bridge-домен, после этого задать параметр «Split-horizon группа» (Рис. 2).Далее нужно нажать на кнопку «ОК». Для сохранения настроек нажать кнопку «Сохранить».
Трафик с интерфейса одной группы будет уходить только на интерфейсы, которые находятся в другой группе. Например, трафик с интерфейсов в группе 1, будет отправляться только на интерфейсы в группе 2.

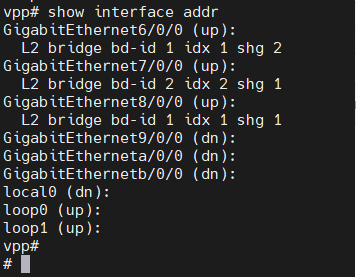

Для проверки настроек можно подключиться к устройству по SSH. Далее выполнить команду «vppctl show interface addr». Появится информация о интерфейсах. Можно будет узнать в каком Bridge-домене находятся интерфейсы, а также к какой группе Split-horizon они относятся. За группу Split-horizon отвечает параметр «shg XXX»
vpp# show interface addr
GigabitEthernet6/0/0 (up):
L2 bridge bd-id 1 idx 1 shg 2
GigabitEthernet7/0/0 (up):
L2 bridge bd-id 2 idx 2 shg 1
GigabitEthernet8/0/0 (up):
L2 bridge bd-id 1 idx 1 shg 1
GigabitEthernet9/0/0 (dn):
GigabitEtherneta/0/0 (dn):
GigabitEthernetb/0/0 (dn):
local0 (dn):
loop0 (up):
loop1 (up):
