¶ Настройка интерфейса в режиме агрегации
Для настройки сетевого интерфейса в режиме агрегации необходимо в главном меню выбрать пункт «Сетевые настройки – Агрегирование каналов». В таблице «Агрегирование каналов» необходимо нажать на кнопку «Добавить агрегированный канал».

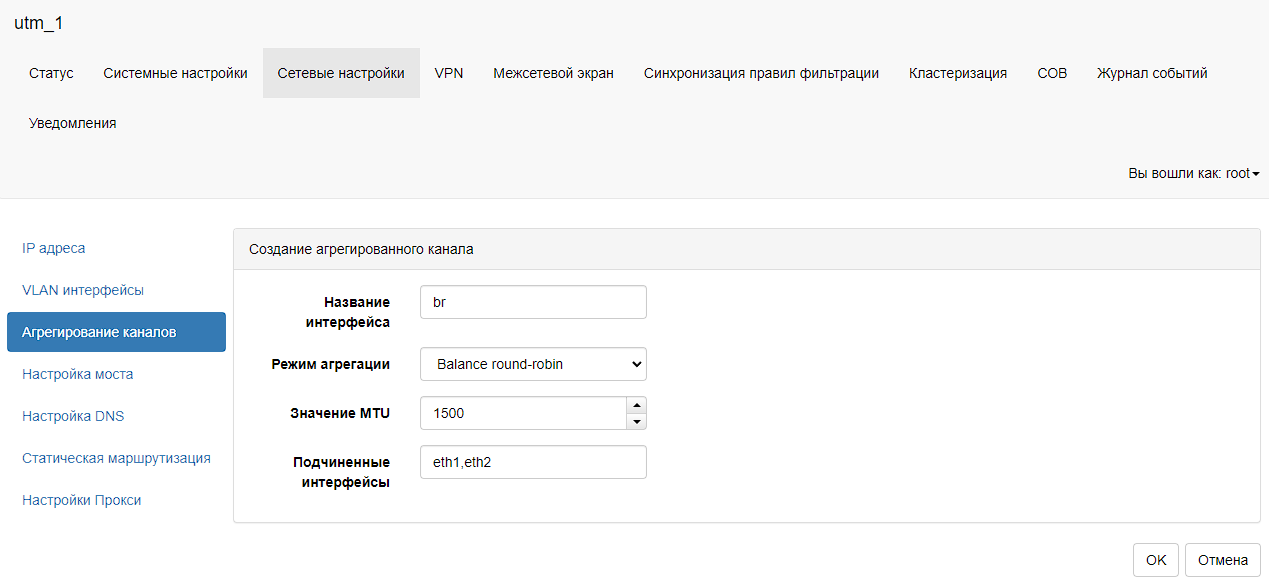

В поле «Название интерфейса» необходимо задать название сетевого интерфейса, в поле «Режим агрегации» необходимо выбрать один из режимов агрегации, в поле «Значение MTU» необходимо задать значение MTU для агрегированного сетевого интерфейса, в поле «Подчиненные интерфейсы» необходимо задать сетевые интерфейсы, которые необходимо агрегировать и нажать на кнопку «ОК»

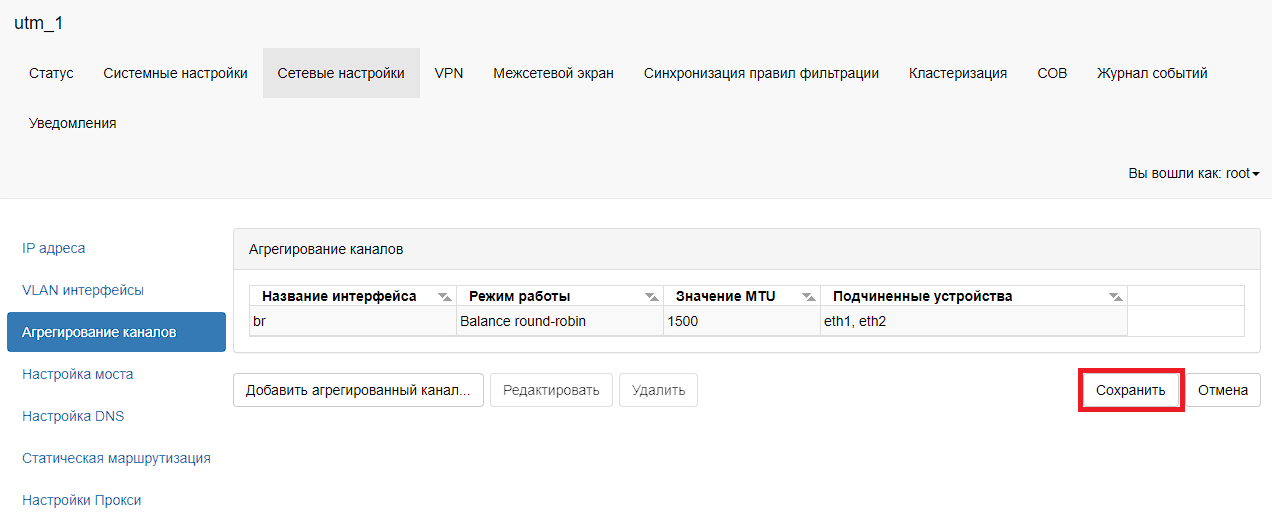

Для сохранения настроек необходимо нажать на кнопку «Сохранить»
Для редактирования агрегированного сетевого интерфейса необходимо нажать на кнопку «Редактировать». Для удаления агрегированного сетевого интерфейса необходимо выбрать строку с сетевым интерфейсом, который необходимо удалить, и нажать на кнопку «Удалить». Для сохранения настроек необходимо нажать на кнопку «Сохранить».
Дополнительную информацию об агрегированных интерфейсах можно посмотреть в консоли. Для этого необходимо подключиться к устройству МКСЗ Diamond VPN/FW по протоколу ssh и выполнить команду «cat /sys/class/net/bonding_masters»
# cat /sys/class/net/bonding_masters
br
Для отображения дополнительной информации об интерфейсе агрегации необходимо выполнить команду «cat /proc/net/bonding/<aggr_interface_name>».
# cat /proc/net/bonding/br
Ethernet Channel Bonding Driver: v3.7.1 (April 27, 2011)
Bonding Mode: load balancing (round-robin)
MII Status: up
MII Polling Interval (ms): 100
Up Delay (ms): 0
Down Delay (ms): 0
Slave Interface: eth1
MII Status: up
Speed: 1000 Mbps
Duplex: full
Link Failure Count: 0
Permanent HW addr: 08:00:27:10:ed:5a
Slave queue ID: 0
Slave Interface: eth2
MII Status: up
Speed: 1000 Mbps
Duplex: full
Link Failure Count: 0
Permanent HW addr: 08:00:27:de:a1:51
Slave queue ID: 0
¶ Настройка интерфейса в режиме агрегации Balance round-robin
Режим работы «Balance round-robin» осуществляет попакетную балансировку сетевого трафика по всем интерфейсам, которые входят в состав агрегированного сетевого интерфейса.
Для просмотра дополнительной информации об агрегированном интерфейсе необходимо подключиться к устройству по протоколу shh и выполнить команду «cat /proc/net/bonding/<aggr_interface_name>».
# cat /proc/net/bonding/br
Ethernet Channel Bonding Driver: v3.7.1 (April 27, 2011)
Bonding Mode: load balancing (round-robin)
MII Status: up
MII Polling Interval (ms): 100
Up Delay (ms): 0
Down Delay (ms): 0
Slave Interface: eth1
MII Status: up
Speed: 1000 Mbps
Duplex: full
Link Failure Count: 0
Permanent HW addr: 08:00:27:10:ed:5a
Slave queue ID: 0
Slave Interface: eth2
MII Status: up
Speed: 1000 Mbps
Duplex: full
Link Failure Count: 0
Permanent HW addr: 08:00:27:de:a1:51
Slave queue ID: 0
Параметры агрегированного интерфейса в режиме «Balance round-robin» представлены в таблице:
| Параметр | Описание параметра | |
|---|---|---|
| Master interface information | Bonding Mode | Режим работы агрегированного интерфейса |
| MII Status | Статус агрегированного интерфейса | |
| MII Polling Interval (ms) | Временные таймеры для интерфейса | |
| Up Delay (ms) | ||
| Down Delay (ms) | ||
| Slave interface information | Slave Interface | Перечень подчиненных интерфейсов |
| MII Status | Статус подчиненного интерфейса | |
| Speed | Скорость подчиненного интерфейса | |
| Duplex | Режим работы подчиненного интерфейса | |
| Permanent HW addr | Физический адрес подчиненного интерфейса |
¶ Настройка интерфейса в режиме агрегации Active-Backup
Режим работы «Active-Backup» осуществляет отправку сетевого трафика через активный сетевой интерфейс. В случае выхода из строя активного сетевого интерфейса будет осуществлена отправка сетевого трафика через резервный сетевой интерфейс. При задании сетевых интерфейсов в поле «Подчиненные интерфейсы» первый сетевой интерфейс является активным, второй сетевой интерфейс является резервным.
Для просмотра дополнительной информации об агрегированном интерфейсе необходимо подключиться к устройству по протоколу shh и выполнить команду «cat /proc/net/bonding/<aggr_interface_name>».
# cat /proc/net/bonding/br
Ethernet Channel Bonding Driver: v3.7.1 (April 27, 2011)
Bonding Mode: fault-tolerance (active-backup)
Primary Slave: None
Currently Active Slave: eth1
MII Status: up
MII Polling Interval (ms): 100
Up Delay (ms): 0
Down Delay (ms): 0
Slave Interface: eth1
MII Status: up
Speed: 1000 Mbps
Duplex: full
Link Failure Count: 0
Permanent HW addr: 08:00:27:10:ed:5a
Slave queue ID: 0
Slave Interface: eth2
MII Status: down
Speed: 1000 Mbps
Duplex: full
Link Failure Count: 1
Permanent HW addr: 08:00:27:de:a1:51
Slave queue ID: 0
Параметры агрегированного интерфейса в режиме «Active-Backup» представлены в таблице:
| Параметр | Описание параметра | |
|---|---|---|
| Master interface information | Bonding Mode | Режим работы агрегированного интерфейса |
| Current Active Slave | Текущий активный интерфейс | |
| MII Status | Статус агрегированного интерфейса | |
| MII Polling Interval (ms) | Временные таймеры для интерфейса | |
| Up Delay (ms) | ||
| Down Delay (ms) | ||
| Slave interface information | Slave Interface | Перечень подчиненных интерфейсов |
| MII Status | Статус подчиненного интерфейса | |
| Speed | Скорость подчиненного интерфейса | |
| Duplex | Режим работы подчиненного интерфейса | |
| Permanent HW addr | Физический адрес подчиненного интерфейса |
¶ Настройка интерфейса в режиме агрегации Balance XOR
Режим работы «Balance XOR» осуществляет отправку сетевого трафика через один и более агрегированных сетевых интерфейсов. Балансировка сетевого трафика между несколькими сетевыми интерфейсами осуществляется на основе заголовка второго, третьего и четвертого уровнях.
Для просмотра дополнительной информации об агрегированном интерфейсе необходимо подключиться к устройству по протоколу shh и выполнить команду «cat /proc/net/bonding/<aggr_interface_name>».
# cat /proc/net/bonding/br
Ethernet Channel Bonding Driver: v3.7.1 (April 27, 2011)
Bonding Mode: load balancing (xor)
Transmit Hash Policy: layer3+4 (1)
MII Status: up
MII Polling Interval (ms): 100
Up Delay (ms): 0
Down Delay (ms): 0
Slave Interface: eth1
MII Status: up
Speed: 1000 Mbps
Duplex: full
Link Failure Count: 0
Permanent HW addr: 08:00:27:10:ed:5a
Slave queue ID: 0
Slave Interface: eth2
MII Status: up
Speed: 1000 Mbps
Duplex: full
Link Failure Count: 0
Permanent HW addr: 08:00:27:de:a1:51
Slave queue ID: 0
Параметры агрегированного интерфейса в режиме «Balance XOR» представлены в таблице:
| Параметр | Описание параметра | |
|---|---|---|
| Master interface information | Bonding Mode | Режим работы агрегированного интерфейса |
| Transmit Hash Policy | Текущий тип агрегации | |
| MII Status | Статус агрегированного интерфейса | |
| MII Polling Interval (ms) | Временные таймеры для интерфейса | |
| Up Delay (ms) | ||
| Down Delay (ms) | ||
| Slave interface information | Slave Interface | Перечень подчиненных интерфейсов |
| MII Status | Статус подчиненного интерфейса | |
| Speed | Скорость подчиненного интерфейса | |
| Duplex | Режим работы подчиненного интерфейса | |
| Permanent HW addr | Физический адрес подчиненного интерфейса |
¶ Настройка интерфейса в режиме агрегации Broadcast
Режим работы «Broadcast» осуществляет отправку копии сетевого пакета на все сетевые интерфейсы, которые входя в состав агрегированного сетевого интерфейса.
Для просмотра дополнительной информации об агрегированном интерфейсе необходимо подключиться к устройству по протоколу shh и выполнить команду «cat /proc/net/bonding/<aggr_interface_name>».
# cat /proc/net/bonding/br
Ethernet Channel Bonding Driver: v3.7.1 (April 27, 2011)
Bonding Mode: fault-tolerance (broadcast)
MII Status: up
MII Polling Interval (ms): 100
Up Delay (ms): 0
Down Delay (ms): 0
Slave Interface: eth1
MII Status: up
Speed: 1000 Mbps
Duplex: full
Link Failure Count: 0
Permanent HW addr: 08:00:27:10:ed:5a
Slave queue ID: 0
Slave Interface: eth2
MII Status: up
Speed: 1000 Mbps
Duplex: full
Link Failure Count: 0
Permanent HW addr: 08:00:27:de:a1:51
Slave queue ID: 0
Параметры агрегированного интерфейса в режиме «Broadcast» представлены в таблице:
| Параметр | Описание параметра | |
|---|---|---|
| Master interface information | Bonding Mode | Режим работы агрегированного интерфейса |
| MII Status | Статус агрегированного интерфейса | |
| MII Polling Interval (ms) | Временные таймеры для интерфейса | |
| Up Delay (ms) | ||
| Down Delay (ms) | ||
| Slave interface information | Slave Interface | Перечень подчиненных интерфейсов |
| MII Status | Статус подчиненного интерфейса | |
| Speed | Скорость подчиненного интерфейса | |
| Duplex | Режим работы подчиненного интерфейса | |
| Permanent HW addr | Физический адрес подчиненного интерфейса |
¶ Настройка интерфейса в режиме агрегации IEEE 802.3ad(LACP)
Режим работы «IEEE 802.3ad» осуществляет отправку сетевого трафика через один и более агрегированных сетевых интерфейсов. Балансировка сетевого трафика между несколькими сетевыми интерфейсами осуществляется на основе заголовка второго, третьего и четвертого уровней. Для просмотра дополнительной информации об агрегированном интерфейсе необходимо подключиться к устройству по протоколу shh и выполнить команду «cat /proc/net/bonding/<aggr_interface_name>».
# cat /proc/net/bonding/br
Ethernet Channel Bonding Driver: v3.7.1 (April 27, 2011)
Bonding Mode: IEEE 802.3ad Dynamic link aggregation
Transmit Hash Policy: layer3+4 (1)
MII Status: up
MII Polling Interval (ms): 100
Up Delay (ms): 0
Down Delay (ms): 0
802.3ad info
LACP rate: slow
Min links: 0
Aggregator selection policy (ad_select): stable
System priority: 65535
System MAC address: 08:00:27:10:ed:5a
Active Aggregator Info:
Aggregator ID: 1
Number of ports: 1
Actor Key: 9
Partner Key: 1
Partner Mac Address: 00:00:00:00:00:00
Slave Interface: eth1
MII Status: up
Speed: 1000 Mbps
Duplex: full
Link Failure Count: 0
Permanent HW addr: 08:00:27:10:ed:5a
Slave queue ID: 0
Aggregator ID: 1
Actor Churn State: monitoring
Partner Churn State: monitoring
Actor Churned Count: 0
Partner Churned Count: 0
details actor lacp pdu:
system priority: 65535
system mac address: 08:00:27:10:ed:5a
port key: 9
port priority: 255
port number: 1
port state: 205
details partner lacp pdu:
system priority: 65535
system mac address: 00:00:00:00:00:00
oper key: 1
port priority: 255
port number: 1
port state: 3
Slave Interface: eth2
MII Status: up
Speed: 1000 Mbps
Duplex: full
Link Failure Count: 0
Permanent HW addr: 08:00:27:de:a1:51
Slave queue ID: 0
Aggregator ID: 2
Actor Churn State: monitoring
Partner Churn State: monitoring
Actor Churned Count: 0
Partner Churned Count: 0
details actor lacp pdu:
system priority: 65535
system mac address: 08:00:27:10:ed:5a
port key: 9
port priority: 255
port number: 2
port state: 197
details partner lacp pdu:
system priority: 65535
system mac address: 00:00:00:00:00:00
oper key: 1
port priority: 255
port number: 1
port state: 3
Обратите внимание, что после создания агрегированного интерфейса, его можно использовать для задания сетевого адреса, задания метки VLAN ID, задания метки Q-in-Q, изменения значения параметра MTU, перевод агрегированного интерфейса в режим работы L2 и т.д. Для дополнительной информации необходимо перейти в раздел
- Настройка ip-адреса на сетевом интерфейсе
- Получение ip адреса по протоколу DHCP
- Настройка VLAN на сетевом интерфейс
- Настройка VLAN Q-in-Q на сетевом интерфейсе
- Настройка интерфейса в режиме Bridge
